SK-IOT IO网关应用方案
一、应用行业
冲压，注塑，印刷，紧固件，食品，化工，电子，半导体等行业
行业 应用特点 冲压 冲床运行监控、产量计数、模具管理 注塑 注塑机数据采集、工艺参数监控、计件统计 印刷 印刷速度采集、卷径监测、计米统计 紧固件 高速计数、产量统计、设备状态监控 食品 包装计数、重量检测、HACCP数据采集 化工 报警信号采集、阀门状态监控、安全联锁 电子 SMT产线监控、AOI检测、生产追溯 半导体 工艺参数采集、设备状态监控、SECS/GEM对接 冲压 冲床运行监控、产量计数、模具管理 参数名称 数据类型 说明 X1状态 布尔型 第1路开关量输入状态 X2状态 布尔型 第2路开关量输入状态 X3状态 布尔型 第3路开关量输入状态 X4状态 布尔型 第4路开关量输入状态 Y1状态 布尔型 第1路开关量输出状态 Y2状态 布尔型 第2路开关量输出状态 设备运行状态 布尔型 设备运行/停止状态 报警状态 布尔型 设备报警信号 安全门状态 布尔型 安全门开/关状态 急停状态 布尔型 急停按钮状态
二、采集参数列表
开关量参数
计数/计米参数
参数名称 数据类型 说明 产量计数 整型 累计生产数量 班次产量 整型 当前班次产量 日产量 整型 当日累计产量 计米值 浮点型 累计长度（米） 编码器数值 整型 编码器当前读数 编码器速度 浮点型 编码器转速（rpm） 模具计数 整型 模具使用次数 运行时间 整型 设备累计运行时长（秒）
二、采集支持的品牌型号列表
传感器品牌

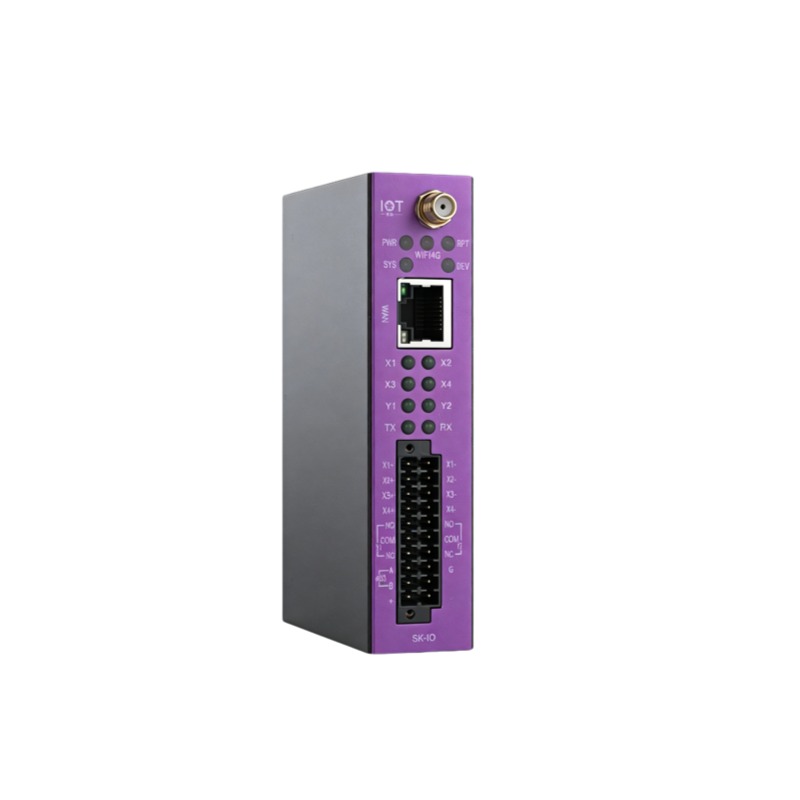

品牌 代表型号 欧姆龙（Omron） E3F、E3Z、E2E系列 基恩士（Keyence） PZ、FS、LR系列 西克（SICK） GTB、WTB、IME系列 倍加福（P+F） NBB、NBN系列 施耐德（Schneider） XS、XU系列 西门子（Siemens） 3RG、3RS系列 图尔克（Turck） BI、NI系列 巴鲁夫（Balluff） BES系列 国内品牌 沪工、奥托尼克斯、阳明等 品牌 代表型号 欧姆龙（Omron） E6B2、E6C2、E6F系列 多摩川（Tamagawa） TS系列 海德汉（Heidenhain） ERN、EQN系列 倍加福（P+F） RVI、AVM系列 西克（SICK） DFS、AFM系列 内密控（Nemicon） OVW、HES系列 光洋（Koyo） TRD系列 国内品牌 禹衡、华尔圣、科瑞特等 参数项 规格 型号 SK-IO 开关量输入 4路（X1-X4） 开关量输出 2路（Y1-Y2） 输入电压 DC 24V 通信接口 LAN×1、RS485×1 网络连接 WiFi/4G（可选） 工作温度 -20℃ ~ +60℃ 存储温度 -40℃ ~ +85℃ 防护等级 IP20 安装方式 导轨安装 外壳材质 金属外壳 外形尺寸 110mm×80mm×26mm
编码器品牌
三、技术规格
